GRABO 产品技术和规格参数

GRABO 产品整合了由我司工程师团队研发的多项创新技术,涉及多项专利。以下为产品部分独有特性和功能。

1. GRABO 适用于表面粗糙的建材

传统吸盘只能在玻璃等表面平坦、干净且气密性好的材料上形成稳定的密封状态。相比而言,GRABO 电动吸盘采用了独特的密封设计,可以吸附表面粗糙、凹凸不平的物材。GRABO 所能吸附的物体表面的最大粗糙程度取决于“粗糙度参数”(即材料几何曲线的最大值和最小值),其振幅通常在2.5mm(0.1英寸)以内。因此,GRABO 能在大部分表面有图案的瓷砖、铺路材料以及建筑用料上进行密封。

2. GRABO 规格参数表下载

Nemo GRABO - 参数表
GRABO PRO - 参数表
GRABO H - 参数表

3. 多孔材料密封

多孔材料指任何表面允许气流通过的材料。建筑材料具有不同程度的多孔性,最常见的多孔建筑材料有:木材,混凝土,岩石,石膏板,以及部分陶瓷和瓷砖。即使物体表面足够平坦适合形成密闭状态,普通“吸盘”在多孔材料上所能维持的吸附时间也不超过几秒钟。由于多孔材料表面容许空气通过,吸盘在其表面形成的真空环境会迅速被破坏。

GRABO 解决了这一难题。本系列产品以大于空气扩散率的速度持续抽取大量空气,确保吸盘能够牢固的吸附在这类材料表面。计算不同材料上空气流速的物理原理既复杂又有趣。

GRABO 在多孔材料上维持真空度所需的流速,通常可以用广义默里定律公示表示:

X 表示管道内质量传递过程中的质量变化率。指数α取决于质量传递类型。若是层流扩散,则α=3;紊流扩散,则α=7/3;分子扩散或者离子扩散,则α=2;以此类推。

在一定压力差下,用流速乘以密封区域表面积即可得出 GRABO 内置电动泵所需的流速和功率。

不过,尽管工程十分有趣,用户们无需为这些科学原理烦恼。作为用户,您只需了解 GRABO 是针对相关行业中一些常见多孔材料而设计的有效工具。

GRABO 产品使用说明

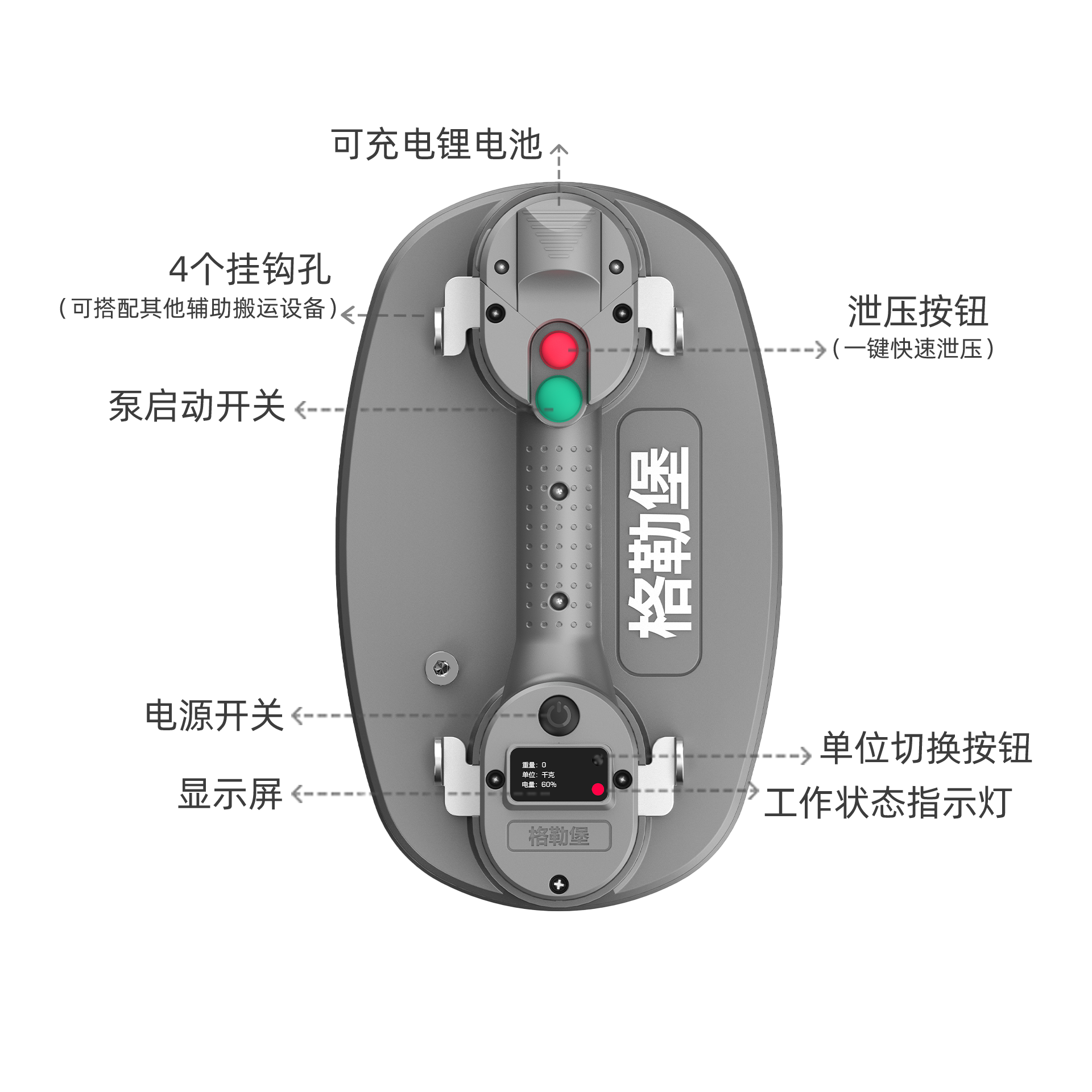

GRABO 电动吸盘包含以下主要部件:
如何给电池充电
  1. 将充电器插头接入电源插座
  2. 将充电器与电池相连接
电池接入充电器时便开始充电,并在电量充满后立即停止充电。充电时,充电器上的红色指示灯会亮起。充电完成后,指示灯会变成绿色。
更换密封圈
  1. GRABO双层密封圈是柔性密封系统专利产品,专为密封粗糙、不平坦表面而设计。本款密封圈摩擦力高,能够吸附各种不同材料。密封圈属消耗品,正常情况下可使用3000次。出现磨损时更换方法简便。请定期检查密封圈状态,若发现密封圈有明显损坏,须及时更换。
  2. 将已磨损或损坏的橡胶密封圈从吸盘底部取出。使用一字螺丝刀或小刀小心地将之从密封圈塑料基底内拨出。直接拉扯密封圈黑色部分可能导致密封圈损坏。
  3. 将新的密封圈轻轻按入吸盘底部,确保密封圈安装牢固,紧贴内壁。

Lifting force under different conditions

Perpendicular Hold Parallel Hold P/P Ratio
Glass 170kg (375lbs) 120kg (265lbs) 0.7
Metal 110kg (242lbs 110kg (242lbs) 1
Plastic 100kg (220lbs) 100kg (220lbs) 1
Wood 100kg (220lbs) 65kg (143lbs) 0.65
Ceramic Tile 170kg (375lbs) 120kg (265lbs) 0.7
Rough Concrete 80kg (176lbs) 80kg (176lbs) 1
Drywall 75kg (165lbs) 65kg (143lbs) 0.87
Rough Slate 80kg (176lbs) 80kg (176lbs) 1
Pressure to perpendicular lifting force conversion
For a more accurate estimation, check the pressure gauge on your GRABO and use the table below to convert pressure values to max lifting force values. (Parallel holding force values can be calculated using the P/P ratio provided above for different materials.)
Pressure (bar) Max perpendicular holding force
-0.8 170 kgf/ 374 lbsf
-0.6 128 kgf / 281 lbsf
-0.4 85 kgf / 187 lbsf
-0.2 43 kgf / 94 lbsf
-0.1 21 kgf / 47 lbsf

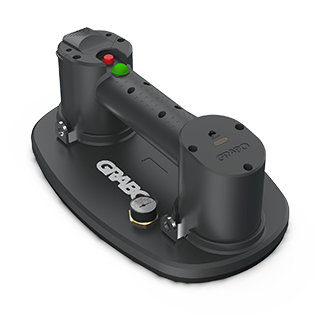

GRABO 经典款规格参数

参数表格

产品型号NEMO GRABO / NG-2B-FB
电池规格14.8VDC 2600mAh 锂电池
额定功率16W
充电器输入电压100-240VAC 50/60Hz
电池充电时间大约2小时
满电持续运行时间1.5小时
满电运行次数10秒内900次(开关各为一次)
待机时间30 天
真空泵使用寿命100000+次/ 800+小时(持续运行)
额定吸气功率0.7cfm (20 L/分钟)
最大真空度11.6Psi (0.8 Bar, 80 kPa)
最大承重力375Lbs (170 kg)
尺寸(长x宽x高)12.1 x 7.37 x 4.91” (297 x 181 x 121 mm)
净重(含电池)3.3Lbs (1.6 kg)
工作温度32°F~140°F ( 0°~60 摄氏度 )
适用物料表面最高点/最低点高度小于0.1” (3mm),
弧度小于5°



产品承重力:

最大承重力
本表格依据不同材料和不同提取方向(垂直提取和侧向提取)提供产品最大承重力估值。吸盘承重力可能会随材料的材质和表面状况而改变。
垂直提取 侧向提取
玻璃 375Lbs ( 170 kg ) 265Lbs ( 120 kg )
瓷砖 375Lbs ( 170 kg ) 265Lbs ( 120 kg )
金属 242Lbs ( 110 kg ) 242Lbs ( 110 kg )
塑料 220Lbs ( 100 kg ) 220Lbs ( 100 kg )
木材 220Lbs ( 100 kg ) 143Lbs ( 65 kg )
粗石板 176Lbs ( 80 kg ) 176Lbs ( 80 kg )
混凝土块 176Lbs ( 80 kg ) 176Lbs ( 80 kg )
石膏板 165Lbs ( 75 kg ) 143Lbs ( 65 kg )

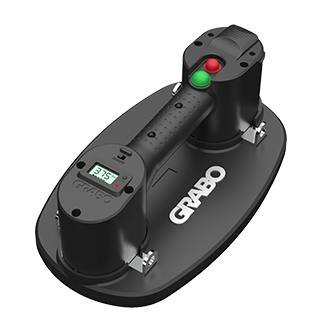

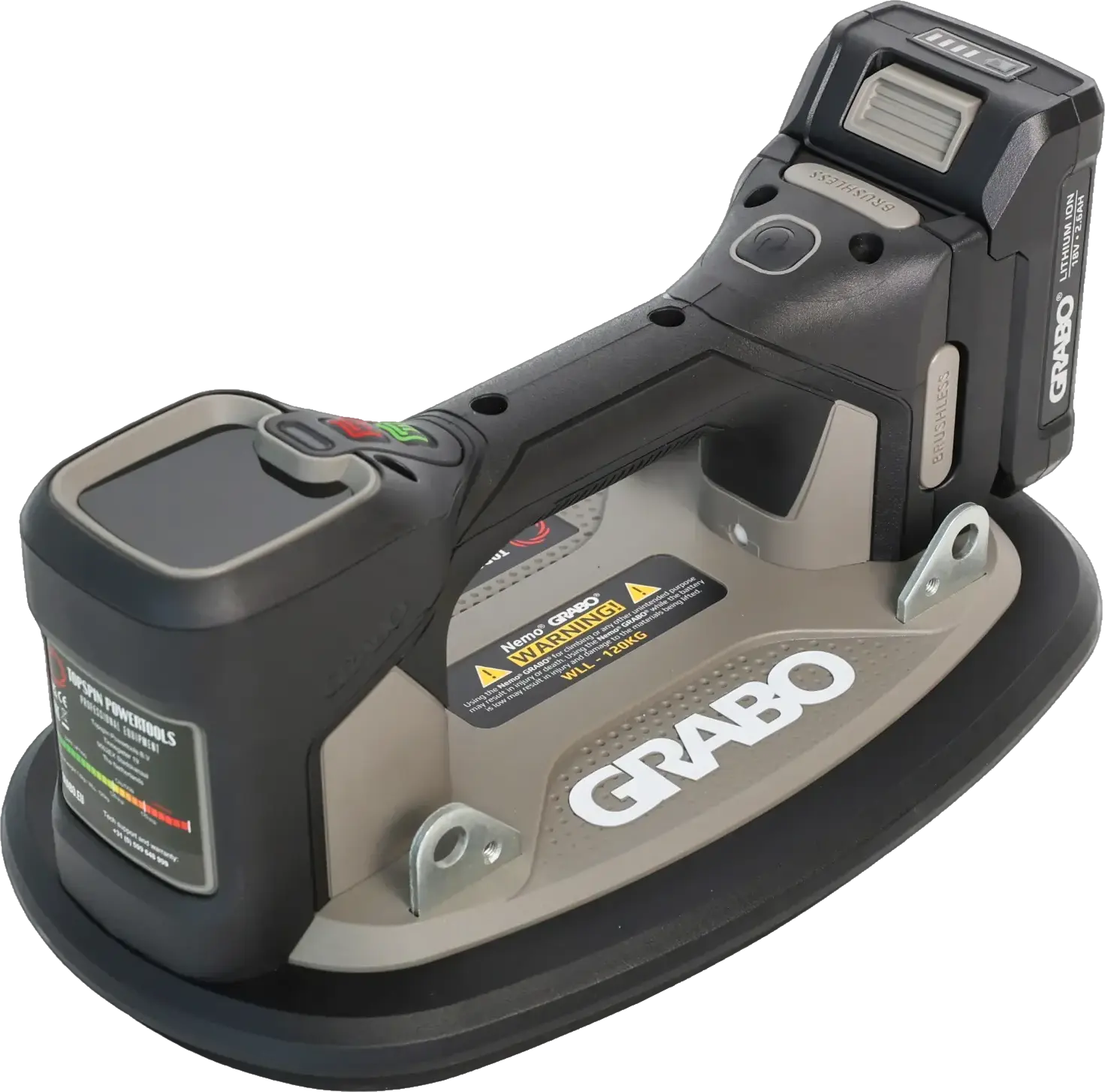

GRABO PRO 规格参数

参数表格:

产品型号GRABO PRO-LIFTER 20 / GP-1Li-FB
电池规格14.8VDC 2600mAh Li-ion
额定功率16W
充电器输入电压100-240VAC 50/60Hz
电池充电时间约2hrs
满电持续运行时间1.5hrs
满电运行次数开关900次,每次10秒(开关为一次
待机时长30 天
真空泵寿命持续运行 100000+ 次 / 800+ 小时
额定流量0.7cfm (20 L/min)
最大真空度11.6Psi (0.8 Bar, 80 kPa)
最高承重375Lbs (170 kg)
尺寸12.1 x 7.37 x 4.91” (297 x 181 x 121 mm)
净重(含电池)3.2Lbs ( 1.5 kg )
工作温度32°F~140°F ( 0°~60 °C )
适用材料表面最高点/最低点高度小于0.1” (3mm),
弧度小于5°
其他功能达到最大真空度( 11.6Psi / 0.8 Bar )时,自动停泵


产品承重力:

最大承重力
本表格依据不同材料和不同提取方向(垂直提取和侧向提取)提供产品最大承重力估值。吸盘承重力可能会随材料的材质和表面状况而改变。
垂直提取
侧向提取
玻璃375Lbs ( 170 kg )265Lbs ( 120 kg )
瓷砖375Lbs ( 170 kg )265Lbs ( 120 kg )
金属242Lbs ( 110 kg )242Lbs ( 110 kg )
塑料220Lbs ( 100 kg )220Lbs ( 100 kg )
木材220Lbs ( 100 kg )143Lbs ( 65 kg )
粗石板176Lbs ( 80 kg )176Lbs ( 80 kg )
混凝土块176Lbs ( 80 kg )176Lbs ( 80 kg )
石膏板165Lbs ( 75 kg )143Lbs ( 65 kg )

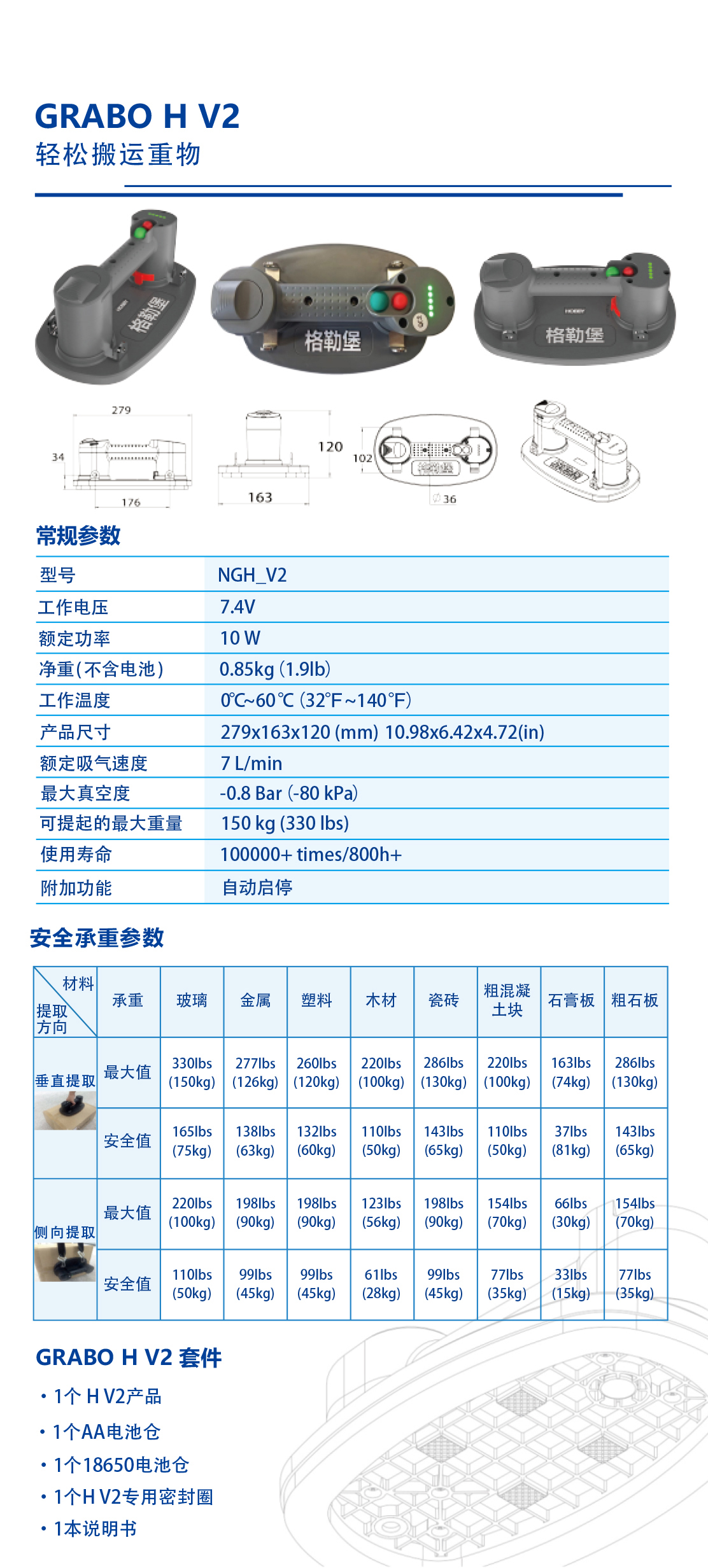

GRABO HV2 规格参数

参数表格:

产品型号格勒堡HV2/NGH_V2
电池规格6节AA电池/2节18650电池
额定功率10W
充电器输入电压100-240VAC 50/60Hz
净重(不含电池)0.85kg(1.9lb)
额定吸气速度7L/min
附加功能自动启停
待机时长25 天
真空泵寿命持续运行 100000+ 次/ 800+ 小时
额定流量0.5cfm ( 15 L/min )
最大真空度负数
最高承重330Lbs ( 150 kg )

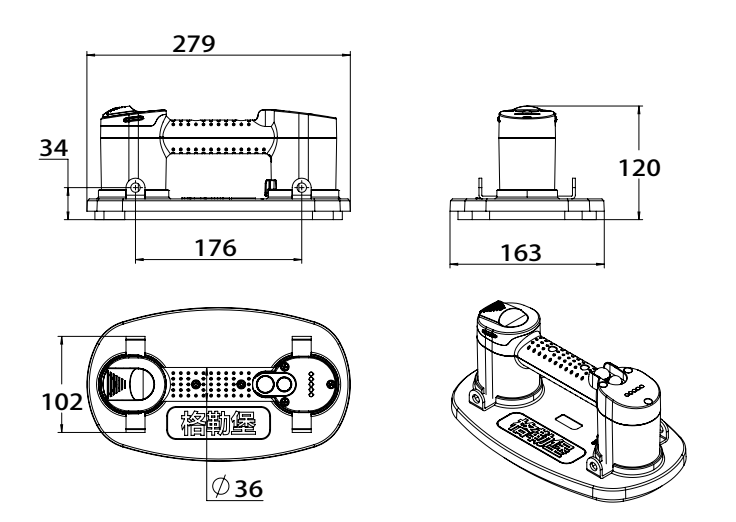

尺寸10.98 x 6.42 x 4.72” ( 279 x 163x 120mm )
使用寿命100000+times/800h+
工作温度32°F~140°F ( 0°~60 °C )
适用材料表面表面最高点/最低点高度小于0.1”(3mm),弧度小于5°


产品承重力:

最大承重力
本表格依据不同材料和不同提取方向(垂直提取和侧向提取)提供产品最大承重力估值。吸盘承重力可能会随材料的材质和表面状况而改变。
垂直提取
侧向提取
玻璃330Lbs ( 150 kg )220Lbs ( 100 kg )
瓷砖286Lbs ( 130 kg )198Lbs ( 90 kg )
金属277Lbs ( 126 kg )198Lbs ( 90 kg )
塑料260Lbs ( 120 kg )198Lbs ( 90 kg )
木材220Lbs ( 100 kg )123Lbs ( 56 kg )
粗糙的石板286Lbs ( 130 kg )154Lbs ( 70 kg )
混凝土块220Lbs ( 100 kg )154Lbs ( 70 kg )
石膏板163Lbs (74 kg )66Lbs ( 30 kg )

GRABO 产品参数对比

产品型号 NEMO  GRABO   GRABO PRO 格勒堡HV2 格勒堡专业版
功能参数
电池规格 14.8VDC 2600mAh Li-ion 14.8VDC 2600mAh Li-ion 7.4VDC 2200mAh Li-ion 14.8VDC 2600mAh Li-ion
额定功率 16 W
充电输入电压 100-240VAC 50/60Hz
电池充电时间 ~2hrs
满电持续运行时间 90 Min 90 Min 60 Min 90 Min
满电运行次数 (开关为一次,每次10秒) 900 900 340 900
待机时长 (电量储存功能依电池而定,与泵无关 ) 30 Days 30 Days 25 Days 30 Days
真空泵寿命 持续运行 100000+ 次 / 800+ 小时
是否装备自动关停开关
额定流量 0.7cfm ( 20 L/min ) 0.7cfm ( 20 L/min ) 0.5cfm ( 15 L/min ) 0.7cfm ( 20 L/min )
最大真空度 负数
物理属性
最高承重 375Lbs ( 170 kg ) 375Lbs ( 170 kg ) 330Lbs ( 150 kg ) 375Lbs ( 170 kg )
尺寸 12.1 x 7.37 x 4.91" ( 297 x 181 x 121 mm ) 12.1 x 7.37 x 4.91" ( 297 x 181 x 121 mm ) 10.98 x 6.42 x 4.72" ( 279 x 163 x 120 mm ) 300 x 184 x 122 mm )
净重(含电池) 3.3Lbs ( 1.6 kg ) 3.2Lbs ( 1.5 kg ) 0.85kg ( 不含电池 ) 2.6Lbs ( 1.2 kg )
工作温度 32°F~140°F ( 0°~60 °C )
产品套装
压力表类型 机械压力表,带橡胶保护层 智能数字压力表 无压力表 智能数字压力表
配备电池数量 2 1 1 1
充电器 多插头充电器
配备密封圈数量 共2个 共2个 共1个 共1个
售后保修 1 年基础保修, 详情请访问 WWW.GRABO.COM 1 年基础保修, 详情请访问WWW.GRABO.COM 6个月有限保修, 详情请访问 WWW.GRABO.COM 1 年有限保修, 详情请访问 WWW.GRABO.COM
其他功能 适用于各种材料;不具备自动停泵功能;无显示屏和电子压力表 适用于各种材料;压力值达到11.6Psi时自动停泵;配备显示屏和电子压力表 适用于各种材料;使用两种规格的电池(6节AA电池、2节18650电池),具备自动停泵功能和挂钩孔;无显示屏、电子压力表 适用于各种材料;压力值达到11.6Psi时自动停泵;配备显示屏和电子压力表
